【自立型床走行タイプ】
壁や天井への補強取付工事が
不要で簡単設置。
X線管移動範囲 手動/電磁オフロック
前後動 200 mm
左右動 1,500 mm
上下動 1,400 mm
垂直回転 ±180°
(90°毎クリックストップ機構付）
サポーティングフォーク
取付金具(回転軸)付
【天井/壁-床モノレールタイプ】
左右動レールを最大限スリム化。
床のスペースもスッキリ有効活用。
X線管移動範囲 手動/電磁オフロック
前後動 200 mm
左右動 1,500 mm
上下動 1,400 mm
垂直回転 ±180°
(90°毎クリックストップ機構付）
サポーティングフォーク
取付金具(回転軸)付

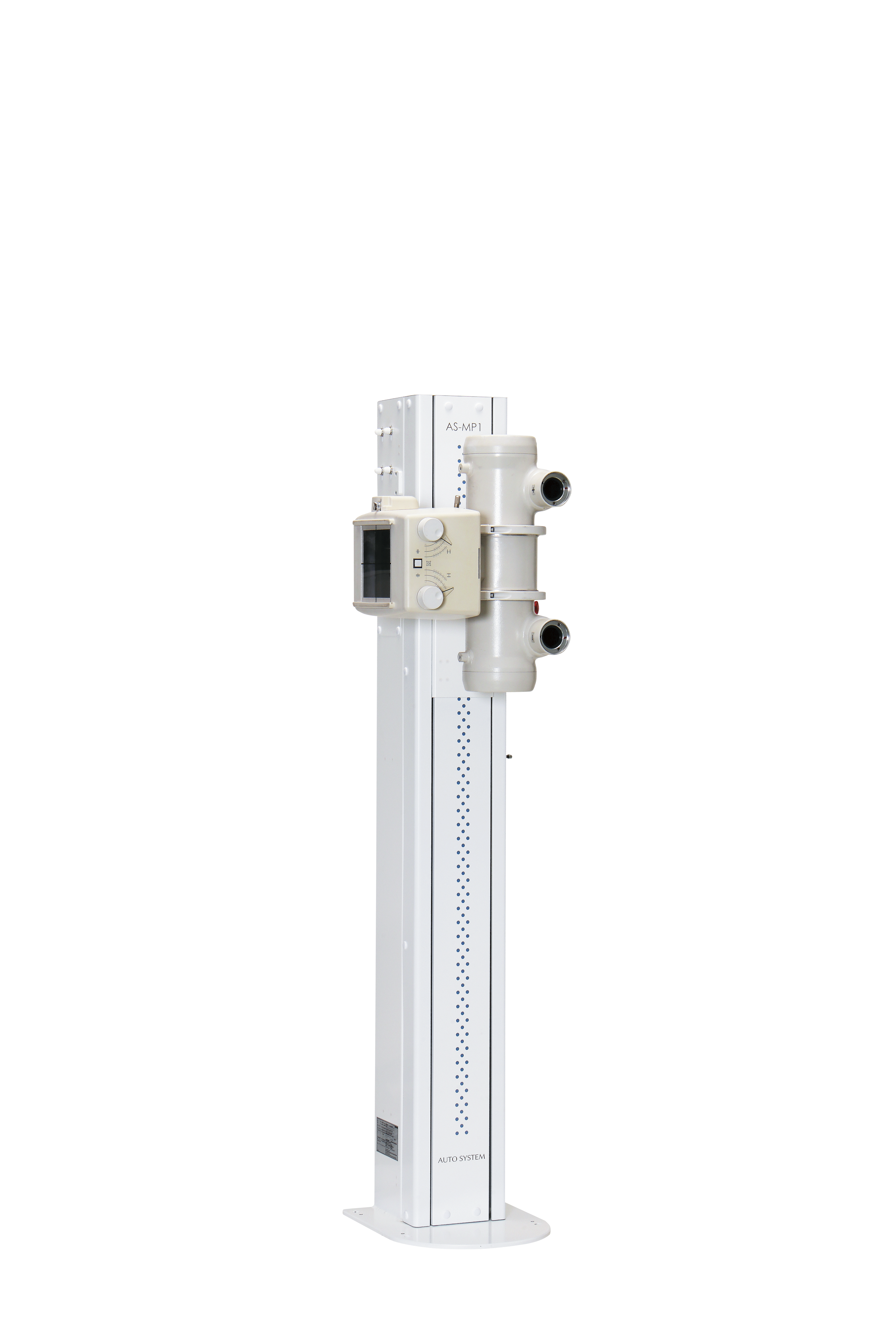

【床固定タイプ】
限られた設置環境にも対応した
コンパクト設計、全高 1,650 mm。
X線管移動範囲
前後動 0 mm アームストローク固定
左右動 0 mm 左右動固定＝レール無し
上下動 1,000 mm 手動/メカロック
回転機構無し
(サポーティング取付金具付)
| 仕様 | 詳細 |
|---|---|
| 1.ポジショニングマーク | 上下動用 SID: 1 m 1 枚 |
| 2.X線管球バランス | 上限 35 kg (X線管球 + コリメータ + サポーティングフォーク質量) |
| 3.電源、消費電力 | (国内)単相 100 V ± 10 V 0.6 A 50/60 Hz 60 VA (国外)AC 100 V 出力トランス別途手配必要 |
| 4.設置・使用環境 | 使用時気温: 10 ～ 35 ℃、未使用時: 5 ～ 40 ℃ 使用時湿度: 30 ～ 85% R.H.(結露無きこと) 使用時気圧: 70 ～ 106 kPa 要:防水/防塵/防爆/X線防護工事 |
| 5.設置工事 | D種設置工事/インピーダンス 0.5 Ω 以下 |
| 6.機器の型式 | 据置形機器 |
| 仕様 | 詳細 |
|---|---|
| 1.X線管前後動 | 200 mm (手動/電磁オフロック) (管球 ～ 壁面: 900 ～ 1,100 mm 任意設定) |
| 2.X線管左右動 | 1,500 mm (手動/電磁オフロック) |
| 3.X線管上下動 | 1,400 mm (手動/電磁オフロック) (床面 ～ X線管中心: 350 ～ 1,750 mm) |
| 4.X線管垂直回転 | ± 180°(90°毎クリックストップ機構付） サポーティングフォーク取付金具(回転軸)付 |
| 5.安全機構 | 落下防止機構付 |
| 6.付属品 | 【PowerBox】電源ケーブル、アースコード各 6 m 【操作BOX】電源ケーブル、アースコード各 6 m |
| 7.ケーブルハンガー | 支柱/アーム/壁面各1ヶ所 |
| 8.ケーブル処理カバー(オプション） | φ 50 × 8 m (マジックテープ式) |
| 9.レール固定プラグ | Aフランジタッピンネジ(M6)各 8 本 |
| 10.外形寸法 | W 2,060 × D 785 ～ 1,070 × H 2,060 mm |
| 11.質量 | 約 195 kg |
| 12.最低取付天井高(梁下、空調ダクト下) | 2,100 mm |
| 仕様 | 詳細 |
|---|---|
| 1.X線管前後動 | 200 mm (手動/電磁オフロック) (管球 ～ 壁面: 900 ～ 1,100 mm 任意設定) |
| 2.X線管左右動 | 1,500 mm (手動/電磁オフロック) |
| 3.X線管上下動 | 1,400 mm (手動/電磁オフロック) (床面 ～ X線管中心: 350 ～ 1,750 mm) |
| 4.X線管垂直回転 | ± 180°(90°毎クリックストップ機構付） サポーティングフォーク取付金具(回転軸)付 |
| 5.安全機構 | 落下防止機構付 |
| 6.付属品 | 【PowerBox】電源ケーブル、アースコード各 6 m 【操作BOX】電源ケーブル、アースコード各 6 m |
| 7.ケーブルハンガー | 支柱/アーム/レール各1ヶ所 |
| 8.ケーブル処理カバー(オプション） | φ 50 × 8 m (マジックテープ式) |
| 9.レール固定プラグ | Aフランジタッピンネジ(M6)各 14 本 |
| 10.外形寸法 | W 2,000 × D 1,030 ～ 1,100 × H 2,060 mm |
| 11.質量 | 約 195 kg |
| 12.最低取付天井高(梁下、空調ダクト下) | 2,100 mm (標準、及び、オートトラッキング) 2,300 mm (OP:支柱水平旋回／壁固定) 2,400 mm (OP:支柱水平旋回／天井固定) |
| 仕様 | 詳細 |
|---|---|
| 1.X線管前後動 | 0 mm (アームストローク固定) (管球 ～ 壁面: 400 mm ～ 任意設定) |
| 2.X線管左右動 | 0 mm (左右動固定＝レール無し) (1.5 m ～ 2.0 m) |
| 3.X線管上下動 | 1,000 mm (手動/メカロック) (床面 ～ X線管中心: 550 ～ 1,550 mm) |
| 4.X線管垂直回転 | 回転機構無し(サポーティング取付金具付) |
| 5.ケーブルハンガー | 支柱1ヶ所 |
| 6.ケーブル処理カバー(オプション ） | φ 50 × 4 m (マジックテープ式) |
| 7.レール固定プラグ | C-1290(M12) 4 本 |
| 8.外形寸法 | W 340 × D 400 × H 1650 mm |
| 9.質量 | 約 126 kg |
| 10.最低取付天井高(梁下、空調ダクト下) | 1,680 mm (標準、及び、オートトラッキング) |
| 品名 | 対象機種 | 詳細 | 組合せに関する制限 |
|---|---|---|---|
| 1.オートトラッキング | 共通 | X線管球上下連動(モーター駆動) | 組合機器、事前仕様確認作業要 |
| 2.車載/船載対応 | 共通 | スライダー・ウェイトロック、壁固定ブラケット | – |
| 3.ロングレール | MP2/3 | 左右動 3 m (X線管球左右動 2.5 m) | – |
| 4.支柱水平旋回 | MP2 | 支柱(管球)水平旋回 180°(90°クリック) | オートトラッキング併用不可 |
| 5.透視インターロック | MP2/3 | AS-MB2/AS-MD2組合せ限定 透視不可 | – |
| 6.X線管垂直回転機構 | MP1 | 水平 ～ 垂直 90°回転 | – |
| 品名 | タイプ | 機種 | 製品 | 詳細 |
|---|---|---|---|---|
| 臥位撮影台 | 平面タイプ | AS-MA1 |  |
コンパクトかつシンプル、そして機能美を兼ね備えたスタンダードモデルです。 |
| フローティングタイプ | AS-MB1 |  |
天板、受像部移動により、被検者に負担をかけることなく効率的な撮影が可能です。 | |
| フローティング透視タイプ | AS-MB2 |  |
AS-MB1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。 | |
| 昇降フローティングタイプ | AS-MD1 |  |
現場目線で考える高機能、拡張性を兼ね備えたハイスペックモデルです。 | |
| 昇降フローティング透視タイプ | AS-MD2 |  |
AS-MD1の基本仕様に加え専用仕様として 透視撮影専用I・I台車を搭載しています。 | |
| 立位撮影台 | スタンダードタイプ | AS-MK1 |  |
支柱全高 1,520 mm コンパクト・軽量モデルです。 バリアフリーの安全構造。各患者握り棒も準備しております。 |
| 小児・一般撮影併用タイプ | AS-MK3 |  |
小児、一般撮影併用モデルです。 | |
| 電動タイプ | AS-MK6 |  |
電動昇降ショートモデル(S)とロングモデル(L)があります。 |
品目届出番号
AS-MP1：40B2X00006000089
AS-MP2：40B2X00006000090
AS-MP3：40B2X00006000091
