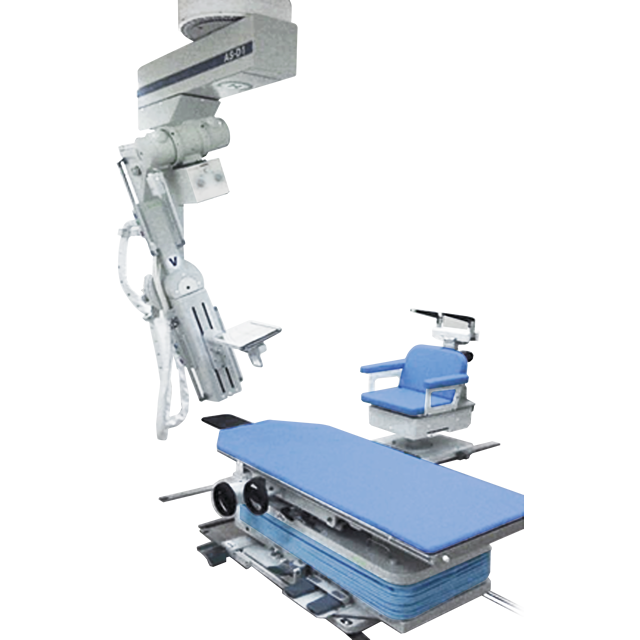

3方向(4箇所)のレーザーガイドにより
精密なX線中心束による撮影を可能とした
頭部精密X線撮影装置。
レーザーガイドによる正確な位置決め可能。
CRシステムを使った
スピーディーな画像確認。
昇降、回転、スライド機構を
備えたテーブル。
イヤーロッド、スライド機構を装備。
徳島大学大学院口腔顎顔面放射線医学分野、及び、同大学病院診療支援部放射線技術部門に於いて、下述学術研究が行われています。
“頭部X線撮影装置(AS-D1)の
幾何学的精度の検証”
AS-D1は、アイソセントリックアームと、3方向(4箇所)のレーザーガイドにより、精密なX線中心束による撮影を可能とした、頭部精密X線撮影装置であることが認められました。撮影に技巧を要する傾斜位経頭蓋撮影や眼窩下顎枝の機能は重要と考えられ、精度検証が行われました。レーザーガイドアームの回転(水平方向及び垂直方向)時の精度が1 mm以内に整備できることが、徳島大学様より発表されました。
さらに同学による、レーザービームと中心X線束にレデイパックX線フィルム(X-OmatV)を用いた検証について発表が行われました。
昇降、回転、スライド機構を
備えたテーブル
イヤーロッド、スライド機構を装備
| 部位 | 機能 | 各種仕様 |
|---|---|---|
| 旋回横アーム部 | 上部ベース | 吊りボルト M16*6本 (ボルト施工は本仕様外) |
| 水平旋回 | 360゜(安全リミッター付) 手動旋回 静音電磁オフロック固定式 大型角度表示器付 |
|
| オペレーション | 操作=カラースイッチ 6ヶ所に配置(カラー：グリーン) | |
| 昇降アーム部 | 昇降ストローク | 900 mm 2段テレスコ 電動昇降式 モーターブレーキ |
| 昇降スピード | 0～30 mm/sec以上 (スピードコントロール機能付) | |
| インターロック機能 | アーム部～床面干渉防止用インターロック機能付 | |
| オペレーション | 操作=大型シャトルスイッチ4ヶ所に配置 | |
| 安全機構 | 緊急停止ボタン 2ヶ所に配置 | |
| X線管支持アーム部 | 垂直回転 | ±210゜ 手動回転式 静音電磁オフロック固定式 垂直2ヶ所､水平2ヶ所 90゜毎クリックストップ |
| 位置決め機能 | レーザーポインター(医療用) 3ヶ所 角度表示器付 | |
| インターロック機能 | アーム部～床面干渉防止用インターロック機能付 アルマイト大型オペレーショングリップﾟ付 |
|
| 付属品 | ツーブス(3種類) 各社可動絞り装置に取付 | |
| カセッテ支持アーム部/th> | スライドストローク | 450 mm 手動スライド 静音電磁オフロック固定式 |
| 撮影距離(SID) | 800～1,250 mm 拡大率表示器(1～1.5倍)付 | |
| カセッテ回転機構 | 360゜ 手動回転式 45゜毎クリックストップ | |
| インターロック機能 | アーム部～床面干渉防止用インターロック機能付 | |
| オペレーション | 操作=カラースイッチ1ヶ所に配置(操作グリップ付) | |
| カセッテ支持アーム部オプション | ①カセッテ体軸回転 ±35゜ 手動回転式 0゜及び±30゜クリックストップ ②位置決め機能 カセッテ背面レーザーポインター(医療用) 1ヶ所 |
|
| カセッテアダプター/th> | 四切 スタンダード | X線グリッド付(グリッドワンタッチ着脱機能付) |
| 四切 分割撮影用 | 2分割マスク､スライドレバー付(グリッド着脱機能) | |
| 六切 スタンダード | X線グリッド付(グリッドワンタッチ着脱機能付) | |
| 六切 分割撮影用 | 2分割マスク､スライドレバー付(グリッド着脱機能) | |
| カセッテアダプタ | ③パノラマ撮影用 | |
| オプション | 4枚撮影マスク､スライドレバー付(グリッド着脱機能) | |
| 制御部 | コンピューター制御 | ユニットボックス(シーケンサー内蔵､インバータ制御) |
| 電源､消費電力 | メインスイッチ(パイロットランプ)付 | |
| (日本国内) | 単相 100 V ±10 V 6A 50 / 60 Hz 600 VA 日本国外：AC 100 V出力トランス別途手配必要 |
|
| 装置全体 | 付属品 | ケーブルカバー(ホワイトカラー) ケーブルダクト､VAモール |
| 外形寸法、質量 | W 1,350 × D 560 × H 2,400 mm 380 kg (最大可動範囲 R 1,800 × 2,800 mm) |
品目届出番号
AS-D1：40B2X00006000032
AS-IT1：40B2X00006000067
AS-IC1：40B2X00006000065
